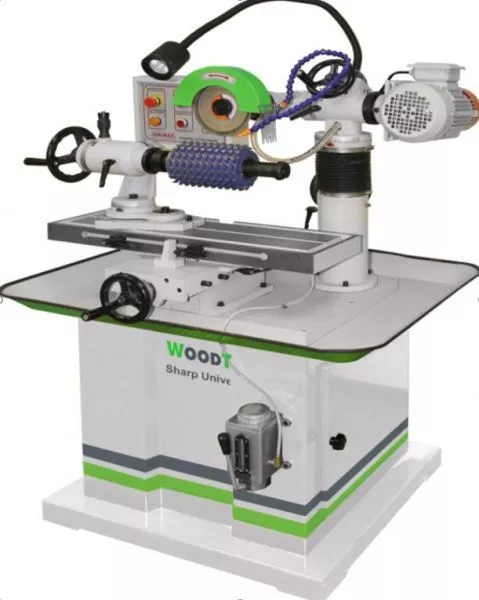

Принцип работы станка заключается в плавном перемещении каретки (влево и вправо относительно заточного круга), на которой установлена делительная головка с затачиваемым инструментом. Делительная головка (диаметр 25,4 мм) поставляется в комплекте с переходными втулками, что позволяет затачивать насадные фрезы с различными посадочными диаметрами. За счет конструкции делительной головки станок позволяет затачивать фрезы с количеством зубьев 1, 2, 3, 4, 6, 8, 12, 24 – стандартная комплектация. Делительная головка для заточки фрез с другим количеством зубьев – опция. Приспособления для заточки различных видов инструмента подбираются индивидуально по согласованию с заказчиком.
Все параметры заточки инструмента (диаметр, съем, углы заточки, количество зубьев) настраиваются вручную по градуированным шкалам, что гарантирует точность заточки каждого зуба.
Каретка с затачиваемым инструментом имеет плавное перемещение за счет линейных направляющих и зубчатой передачи (шестерня-зубчатая рейка). Передвижные упоры ограничивают длину хода каретки, в зависимости от высоты инструмента, тем самым позволяя увеличивать производительность станка и снизить нагрузку на направляющие. Настройка диаметра инструмента и съема осуществляется при помощи винтовой пары (винт-гайка). Это обеспечивает точность заточки и снижает влияние человеческого фактора.
Прямолинейность хода каретки обеспечивается за счет стальных линейных направляющих, отклонение от прямолинейности 0,005 мм на 1 м длины. Минимальный съем материала с изношенной грани инструмента равен 0,02 мм.
Станок выполнен в напольном исполнении и оснащен ванной и системой подачи СОЖ.
